Шаровые краны https://teplosity.ru/sharovyie-kranyi/broen-daniya/ballorex/ для воды встречаются сегодня в каждом доме. Более того, разные виды шаровых кранов применяются почти во всех отраслях промышленности и могут использоваться в качестве запорной и регулирующей арматуры.
Принцип работы и область применения шаровых кранов
Шаровой кран был изобретен уже более века назад. Конструкция его достаточно проста. Внутри трубы скрыт запирающий элемент в форме шара (отсюда и название) со сквозным отверстием. Он прочно соединен с рукояткой и поворачивается вместе с ней. Когда кран открыт, ось отверстия совпадает с потоком воды, в закрытом состоянии шар повернут к потоку глухой стенкой.
Сейчас шаровые краны повсеместно используются в водоснабжении для регулирования потока воды и его перекрытия, в том числе в смесителях, при установке стиральных и посудомоечных машин, счетчиков и сантехники. Аналогичные конструкции применяются в отопительных системах, газопроводе и даже в крупной промышленности: нефтегазовой, химической, пищевой. Причин для такой популярности много.
- В первую очередь шаровые краны полюбили за простой принцип работы и минимальные требования к техобслуживанию.
- Благодаря современным уплотняющим материалам обеспечена полная герметичность конструкции, вероятность протечки сведена к минимуму.
- Перекрытие потока при помощи шарового крана происходит почти моментально. При этом риска гидроудара практически нет: кран срабатывает плавно.
- Открытый шаровой кран не задерживает поток, пропуская до 99%.
- Шаровой кран может одинаково эффективно работать как с чистыми, так и с загрязненными и даже вязкими средами. При этом внутри не скапливается грязь и не образуются застои.
Для максимально эффективного исполнения функций краны изготавливают разной конструкции, диаметра и из различных материалов. Для горячего и холодного водоснабжения, для регулировки отопления и для газопровода нужны разные типы шаровых кранов.
Классификация шаровых кранов
По проходимости
- Неполнопроходные , или стандартнопроходные (от 50 до 80%). Диаметр отверстия такого крана меньше, чем у трубопровода, в который он устанавливается. Поэтому коэффициент гидравлического сопротивления у неполнопроходных кранов больше. Так что их использование возможно, если небольшое снижение напора не имеет принципиального значения, например при установке обычной сантехники или бытовой техники. Краны этого типа отличаются низкой стоимостью за счет более экономичного использования металла при производстве. С помощью неполнопроходного шарового крана можно быстро перекрыть рабочую среду, вероятность гидроудара при этом очень низкая.
- Полнопроходные (от 80 до 100%). Диаметр отверстия крана равен диаметру трубопровода. Отличаются более низким коэффициентом гидравлического сопротивления: потери напора сведены к минимуму. При этом стоимость полнопроходных кранов довольно высока. Как правило, они используются там, где установлено диагностическое или очистительное оборудование.
По типу присоединения
- Приварные . В случае если требуется крепкое соединение, шаровой кран устанавливают при помощи сварки. Обычно она используется в местах, где нужно максимально усилить безопасность и прочность установки, а также на труднодоступных участках. Работа с агрессивными средами или при высоком давлении может привести к неисправности кранов с другим типом соединения. Приварные шаровые краны изготавливаются только из стали, разрешенной ГОСТом.

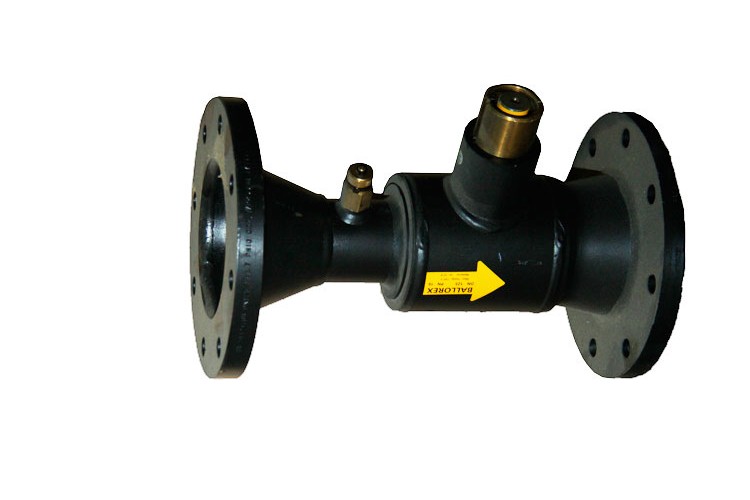

Приварные краны отличаются полной герметичностью, а также простотой и быстротой установки: не нужно никаких крепежей, только сварочный аппарат. Они достаточно дешевые в сравнении с другими типами шаровых кранов. К недостаткам сварного типа можно отнести сложность его демонтажа: придется срезать и менять кран вместе со всей арматурой. - Фланцевые . Отличаются большим диаметром и поэтому используются в основном в промышленности для жидких и газообразных сред. Могут применяться в случае, если в помещении нельзя проводить сварку. Устанавливаются при помощи двух дисковых соединительных элементов. В зависимости от того, есть ли необходимость демонтировать и снова собирать в последующем трубопроводную сеть, можно выбрать:
- разборные фланцевые шаровые краны (с возможностью заменить отдельные детали);
- неразборные фланцевые шаровые краны (корпус сварной, поэтому заменить его можно только целиком).
- Муфтовые . Данный тип чаще всего используется в городском водо- и газопроводе, в бытовых условиях. Отличаются простотой установки, так как имеют резьбу в месте присоединения. Однако собирать их следует аккуратно: халатное отношение к установке может привести к скачкам давления и быстрому выходу крана из строя. Муфтовые шаровые краны бывают монолитными (самый дешевый вариант), двухсоставными и трехсоставными. В последних можно проводить ремонт вручную, просто заменив уплотнитель.
- Комбинированные . У комбинированных шаровых кранов очень широкий спектр применения. Их преимущество — в универсальности. Например, с одной стороны может быть муфтовое соединение, с другой — фланцевое или приварное.
По направлению потока и числу патрубков
- Угловые . Используются при монтаже на труднодоступных участках или в местах изгиба.
- Проходные . Самый распространенный тип, не меняют направления потока.
- Трехходовые . Имеют два входных патрубка и один выпускной, используются при разветвлении магистралей, в том числе для смешивания разных сред.
- Многоходовые . Так же как и трехходовые шаровые краны, они применяются при смешивании или разъединении потоков.
