http://tppchita.ru/rotornaya-drobilka-xarakteristiki-sxema-ustrojstva сайтындағы соққылы ұсатқыштар аз қатты және абразивті шикізатты өңдеу үшін ең жақсы шешім болып табылады. Кейбір ерекшеліктерді қоспағанда, қатты минералдар, қиыршық тас және басқа да шикізат шикізат ретінде жарамсыз. Олар негізінен дайындалуы керек — бөлшектер, жылтыратылған.
Соққылы ұсатқыштың жұмыс принципі және құрылымы
Соққылы ұсатқыш механизмі өте қарапайым. Оның денесі көлденең бесбұрышты ыдысқа ұқсайды. Жоғарғы бүйір қабырғаларының бірі ашық және кіреберісті құрайды. Қоңырау түріндегі құрылғының жұмыс аймағы ұлуға ұқсайды және кіреберісі бар. Ротор волютаның ортасында бекітілген. Ол цилиндрлік немесе жиірек — тұрақты призмалар түрінде жасалады.
Бүйірлерінде қалақшаның қалақшаларына ұқсас көптеген кірістірулер — соққылар бар. Олар соққыға төзімді, тозуға төзімді болаттан жасалған. Жұмыс кезінде ротор секундына 10-20 айналым жиілігімен айналады.
Шағылыстырғыш пен үзгіш пластиналар ротордың айналасында радиусы азаю спиральында орнатылады. Серіппелі тіректер оларды шағын бұрыштарда айналдыруға мүмкіндік береді. Бұл құралға зақым келтірместен кірістіруді бүгуге тым қатты компоненттерге мүмкіндік береді. Қуыстың төменгі жағында, тиеу терезесіне қарама-қарсы, тор мен паллет бекітілген, ұсақталған материал паллет бойымен түсіріледі. Сонымен қатар, бөлік түріндегі қорғаныс құрылғысы кірістен шамамен 270 ° қашықтықта орнатылады. Үзілмеген тау жыныстары екінші шеңберге түспейді, бірақ плитаны итермелейді және жұмыс аймағын саңылау арқылы қалдырады.
Соққылы ұсатқыштың қалай жұмыс істейтінін қарастырыңыз. Оның ішіндегі материяның қозғалысы тарылту спиральға бөлінген бөліктерге созылған нүктелі сызыққа ұқсайды. Тастар жұмыс аймағына тиеу саңылауы арқылы енеді. Бірақ олар ротор корпусына қона алмайды: жылдам ұшатын жарғанат оларды қағып, жаншып, ысырмаға лақтырады. Оны соғыңыз және материал қайтадан ұсақталады. Рефлексиядан кейін ол роторға қайта ұшады. Жарғанатты соғу және келесі жарғанатқа ұшып кету, т.б. Қажетті бөлшек неғұрлым аз болса, соғұрлым көп жарғанаттар орналастырылады.

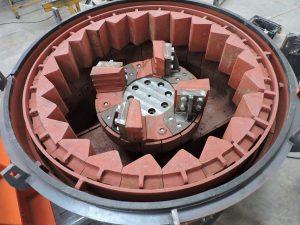

Соққы ұсатқышы сонымен қатар орталықтан тепкіш соққылы ұсатқышты қамтиды. Дегенмен, корпус тігінен орнатылғандықтан, оны кейде тік соққышы деп те атайды. Бұл қондырғы кез келген қалыңдықтағы минералдар мен металл емес материалдарды, соның ішінде абразивтерді өңдеуге жарамды. Ол текше пішінді қиыршық тас, құрылыс құмы өндірісінде, көбінесе ұсақтаудың соңғы сатысында қолданылады.
