Смена квартиры, ремонт или просто желание обновить электросеть часто сопровождаются вопросом о том, как грамотно выполнить разводку электрики. Правильный план, точный расчёт нагрузки и подбор подходящих материалов позволяют избежать перегрузок, коротких замыканий и неприятных неожиданностей в будущем. В этой статье подробно разберём, какие шаги необходимо выполнить от начального проекта до окончательной проверки, а также какие ошибки обычно допускают новички.
Планирование электросети: что учитывать перед началом работ
Любой проект начинается с тщательной разводки электрики в квартире. Нужно понять, какие приборы будут подключены, сколько точек электропитания требуется в каждой комнате и какие особые нагрузки (кондиционеры, электроплиты, система вентиляции) планируются. На этом этапе формируется список мощностей, который служит основой для выбора сечения кабеля и количества автоматических выключателей.
Определение нагрузки и расчёт мощности
Для расчёта суммарной потребляемой мощности следует собрать данные о каждом электроприборе, указанные в их технической документации. Затем суммировать все значения, учитывая коэффициент одновременного использования – обычно берут 0,6‑0,8 от полной суммы, если приборов много.
- Освещение – 10‑15 Вт на квадратный метр.
- Розетки в жилых помещениях – 1500‑2000 Вт на точку.
- Крупная техника (плита, стиральная машина) – отдельные линии с запасом30 %.
- Кондиционеры и системы вентиляции – учитывать пусковой ток.
Таблица расчёта потребляемой мощности для типовых приборов
| Прибор | Мощность, Вт | Кол‑во | Сумма, Вт |
|---|---|---|---|
| LED‑лампа (10 Вт) | 10 | 12 | 120 |
| Розетка (1800Вт) | 1800 | 8 | 14400 |
| Электроплита (3500 Вт) | 3500 | 1 | 3500 |
| Стиральная машина (2000 Вт) | 2000 | 1 | 2000 |
| Кондиционер (1500 Вт) | 1500 | 1 | 1500 |
| Итого | 21520 |
Выбор материалов и комплектующих
После расчётов переходим к подбору кабелей, автоматических выключателей, розеток и распределительных коробок. Ключевыми критериями являются сечение проводника, тип изоляции и степень защиты (IP‑класс) в зависимости от места прокладки.
Кабели, провода и их сечение
Сечение кабеля определяется по нормативным таблицам, исходя из рассчитанной нагрузки и длины линии. Чем длиннее трасса, тем больше падение напряжения, поэтому иногда выбирают кабель большего сечения, чем минимум.
- Для осветительных схем обычно используют кабель ВВГ‑1,5мм².
- Для розеточных линий – ВВГ‑2,5 мм².
- Для мощных нагрузок (плита, стиральная машина) – ВВГ‑4мм².
- Для наружных и влажных помещений – кабель с влагостойкой изоляцией (ВВГ‑ПН).
Сравнительная таблица сечения кабеля и допустимой нагрузки
| Сечение,мм² | Допустимая нагрузка,А | Пример применения |
|---|---|---|
| 1,5 | 16 | Освещение, небольшие розетки |
| 2,5 | 25 | Стандартные розетки, бытовая техника |
| 4 | 32 | Электроплиты, стиральные машины |
| 6 | 40 | Кондиционеры, мощные электродвигатели |
Этапы монтажа: от подготовки стен до подключения розеток
Точный план действий помогает выполнить работы быстро и без лишних переделок. Ниже перечислены основные шаги, которые следует соблюдать независимо от того, работаете вы самостоятельно или с подрядчиком.
Подготовительные работы
Перед тем как врезать отверстия в стену, необходимо спланировать маршруты кабелей, определить места расположения распределительных коробок и согласовать их с планом квартиры.
- Снятие обоев или гипсокартона в местах будущих коробок.
- Разметка трасс на стенах и потолке с помощью уровня.
- Подготовка монтажных каналов (трубы ПВХ, кабельные лотки).
- Проверка наличия коммуникаций (вода, газ) в зоне прокладки.
Таблица типовых этапов и примерных сроков
| Этап | Длительность (дни) | Ответственный |
|---|---|---|
| Разметка и подготовка стен | 1‑2 | Электромонтер |
| Укладка кабеля в каналы | 2‑3 | Электромонтер |
| Установка распределительных коробок | 1 | Электромонтер |
| Подключение розеток и выключателей | 2‑3 | Электромонтер |
| Проверка и тестирование | 1 | Электромонтер + заказчик |

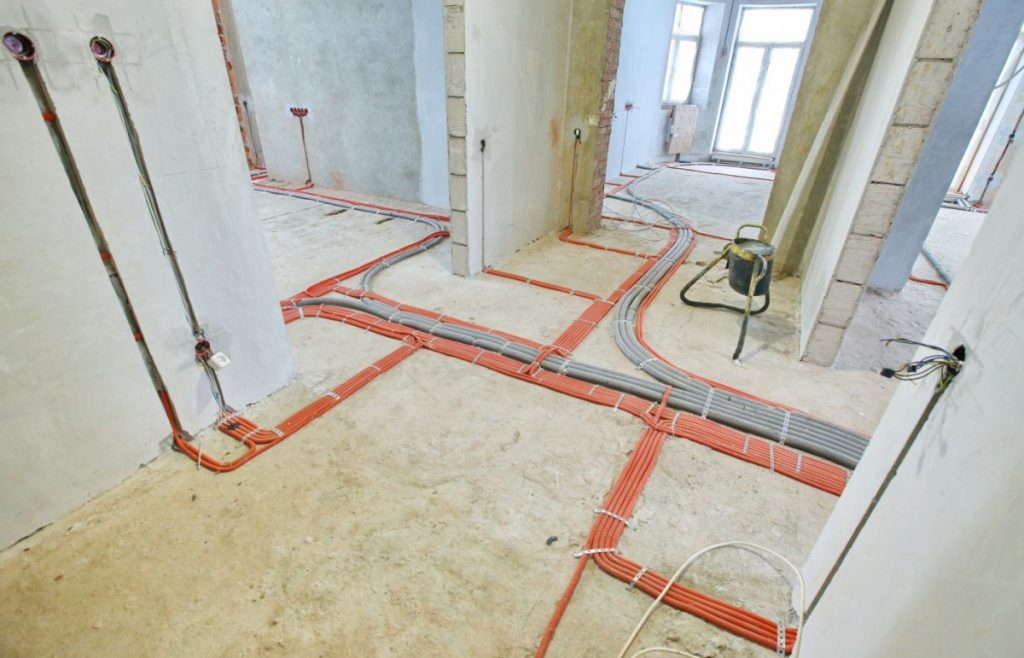

Укладка кабеля и крепление
Кабель укладывается в подготовленные каналы, после чего фиксируется с помощью пластиковых скоб, кабельных стяжек или крепежных лент. При укладке в стену следует оставлять минимум 30 мм от гипсокартона до кабеля, чтобы избежать повреждения при последующих отделочных работах.
Для вертикальных трасс часто используют кабельные каналы из ПВХ, которые позволяют быстро добавить новые линии без разрушения стен. На потолках рекомендуется применять металлические лотки, которые обеспечивают дополнительную прочность и защиту от механических воздействий.
Схема расположения кабелей в стене (описание)
В типичной стене с гипсокартоном кабель укладывается в полости между стойками металлического профиля. Сначала фиксируют кабель к профилю с помощью пластиковых клипс, затем закрывают стену гипсокартоном и шпаклюют. При этом каждый кабель имеет отдельную изоляцию, а в зоне пересечений используется распределительная коробка с заземлением.
Безопасность и проверка готовности системы
После завершения монтажа необходимо убедиться, что сеть работает без нарушений. Важно выполнить измерения сопротивления изоляции, ток утечки и проверку работы автоматических выключателей.
Контрольные измерения и тестирование
Для проверки используют мультиметр, токовое ружье и тестер заземления. Отключив питание, измеряют сопротивление изоляции – оно должно быть не менее1 МΩ. Затем включают питание и проверяют отсутствие токов утечки (не более 0,5 мA).
- Проверка работы автоматов: включить нагрузку, убедиться в срабатывании при перегрузке.
- Тестирование заземления: измерить сопротивление заземляющего контура (не более 10 Ом).
- Проверка полярности в розетках (правильное расположение фаз и нуля).
Таблица контрольных параметров и нормативов
| Параметр | Допустимое значение | Метод измерения |
|---|---|---|
| Сопротивление изоляции | >1 МΩ | Мультиметр, напряжение500В |
| Ток утечки | < 0,5 мA | Тестер утечки |
| Сопротивление заземления | ≤ 10 Ом | Тестер заземления |
| Работа автоматов | Срабатывание при1,2 × номинала | Тестовая нагрузка |
Типичные ошибки и как их избежать
Опытные электрики часто сталкиваются с одними и теми же проблемами, которые могут привести к частым поломкам или даже к пожару. Предотвратить их проще, если знать, на что обратить внимание.
Частые погрешности при разводке
- Недостаточное сечение кабеля, что приводит к перегреву.
- Отсутствие отдельного заземления для мощных приборов.
- Сокращение длины кабеля без учёта падения напряжения.
- Неправильное расположение автоматических выключателей (отсутствие дифференциальных).
- Нарушение правил прокладки вблизи водопроводных и газовых труб.
Рекомендации по исправлению
- Проверьте расчёт нагрузки и при необходимости замените кабель на более толстый.
- Установите отдельный автомат с УЗО для кухонных и ванных зон.
- При длинных трассах используйте кабель большего сечения, чтобы сократить падение напряжения.
- Разместите распределительные щиты в удобных точках доступа, не ближе30 см к водопроводным трубам.
- При обнаружении ошибок в уже выполненной разводке проведите полную проверку и при необходимости замените проблемные участки.
Кому доверять работу и как выбрать подрядчика
Самостоятельный монтаж возможен, но часто требует особых знаний и точных измерений. При выборе профессионалов важно оценить их квалификацию, репутацию и условия договора.
Критерии выбора специалиста
- Наличие лицензии электромонтажных работ (Росэлектротехническая).
- Опыт работы с жилыми объектами не менее3 лет.
- Отзывы реальных клиентов и наличие портфолио выполненных проектов.
- Гарантийные обязательства на выполненные работы (не менее 12 мес.).
- Прозрачный расчёт стоимости, включающий материалы, работу и возможные дополнительные расходы.
Таблица сравнения предложений подрядчиков
| Подрядчик | Лицензия | Опыт (лет) | Средняя цена,руб. | Гарантия | Отзывов (из5) |
|---|---|---|---|---|---|
| ЭЛТ‑Сервис | Да | 5 | 45 000 | 12 мес. | 4.8 |
| Техно‑Электро | Да | 8 | 52000 | 18 мес. | 4.5 |
| Эко‑Энерго | Нет | 3 | 38000 | 6 мес. | 3.9 |
| Световой Дом | Да | 10 | 60 000 | 24 мес. | 4.9 |
Выбор надёжного специалиста гарантирует, что все работы будут выполнены в соответствии с нормативами, а система электроснабжения будет безопасной и долговечной. При соблюдении перечисленных рекомендаций разводка электрики в квартире станет простой задачей, а результат – надёжной сетью, способной обслуживать всю бытовую технику без перебоев.
Вопрос-ответ
С чего начать планирование разводки электрики в квартире?
Начните с составления подробного плана расположения мебели и техники. Определите, где и сколько розеток, выключателей и осветительных приборов вам понадобится. Затем составьте список всех электроприборов с указанием их мощности, чтобы рассчитать общую нагрузку на сеть. Это основа для выбора сечения кабелей и автоматов.
Как правильно выбрать сечение кабеля для разных нужд?
Сечение кабеля напрямую зависит от нагрузки. Для осветительных линий, как правило, достаточно кабеля сечением 1,5 мм². Для стандартных розеточных групп, к которым будут подключаться бытовые приборы, используется кабель сечением 2,5 мм². Для мощной техники, такой как электроплита или стиральная машина, необходимо прокладывать отдельную линию с кабелем сечением 4 мм² или выше.
Как рассчитать общую мощность, чтобы не перегрузить сеть?
Просуммируйте мощность всех электроприборов, которые планируете использовать. Для более точного расчёта можно применить «коэффициент одновременного использования» (обычно 0,6-0,8), так как маловероятно, что все приборы будут работать одновременно. Однако для мощной техники (плита, кондиционер) всегда закладывайте их полную мощность с запасом, так как они создают наибольшую нагрузку.
Новый вопрос по теме?
Как учитывать запреты и требования по электробезопасности при прокладке скрытой проводки в квартире с тепло- и водоизоляцией стен: какие дополнительные меры защиты и сертифицированные компоненты стоит использовать, чтобы обеспечить безопасность и соответствие нормам?
Ответ: При прокладке скрытой проводки в таких условиях важно соблюдать требования по защите кабелей от влаги, механических воздействий и распространения огня. Используйте кабель с влагостойкой или взрывобезопасной изоляцией, например ВВГ-ПН или аналогичный влагостойкий кабель, и прокладывайте его в гофротрубе или ветиляемых кабель-каналах, чтобы минимизировать повреждения. Проложенные в стены кабели должны располагаться на требуемой глубине от поверхности отделки и маркироваться внутри стен. Обязательно применяйте автоматические выключатели и УЗО с нужной степенью защиты и соотносимой с нагрузками по нормативам. Все соединения должны быть выполнены в герметичных распределительных коробках с маркировкой, а места входа кабеля в коробки снабжены уплотнителями. При работе с теплоизоляцией учитывайте возможность перегрева проводов под кондиционерами и нагревателями; обеспечьте достаточную вентиляцию и зазор между кабелем и теплоизоляцией. Обязательно оформляйте проектную документацию и получение разрешений там, где это требуется, и проводите проверку соответствия требований после завершения работ специалистами по надзору и пожарной безопасности.
Новый вопрос по теме?
Как учесть влияние пусковых токов при выборе автоматических выключателей и сечения кабеля для совместной установки мощных приборов (например, стиральной машины и кондиционера) в одной группе, чтобы избежать ложных аварий и перегрузок?
Чтобы учесть пусковые токи, рекомендуется учитывать коэффициент пускового тока для каждого прибора, добавлять запас по мощности на каждую линию, а также возможно применять автоматические выключатели с током срабатывания, соответствующим реальным пусковым токам, и рассмотреть установку отдельных линий или автоматических выключателей с задержкой срабатывания (интервалами) для агрегатов с высоким пусковым током. При расчете также следует проверить падение напряжения на длинной трассе и при необходимости увеличить сечение кабеля или разделить нагрузку на дополнительные цепи.
Новый вопрос по теме?
Как учитывать влияние пусковых токов и переходных режимов приборов при расчете сечения кабеля и автоматических выключателей для линий с энергоемкими нагрузками (например, кондиционеры, стиральные машины) с учетом сезонных изменений потребления и допустимых изменений в нагрузке по мере эксплуатации?
Ответ: При расчете рекомендуется учитывать не только номинальные мощности, но и пусковые токи устройств. Для этого нужно использовать коэффициенты запаса на пуск и переходные режимы (например, 1,2–1,5 для пусковых токов кондиционеров и 1,3–1,6 для электроплит). В итоговый расчет введите суммарную мощность с учетом коэффициента одновременности и добавьте запас по току на отдельные линии. Также полезно предусмотреть возможность перераспределения нагрузки или отдельные резервы на автоматических выключателях для крупных агрегатов, чтобы при запуске одного прибора не приводить к отключению остальных цепей. В реальных условиях учитывайте сезонные изменения: летом потребление кондиционеров и вентиляции выше, зимой — обогрев и электроплиты, и при этом длина трассы и падение напряжения остаются постоянными, поэтому выбор сечения кабеля и типа автоматических выключателей должен сочетать постоянство нагрузки и возможные всплески.
