DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

DVB тасымалдаушы пакетінің қажетті жиілігіне реттелетін үйде жасалған белсенді теледидар антеннасы — T арналары: фотосуретпен өндірістің толық сипаттамасы.

Бұл антеннаның жұмыс принципі модификацияланған сақиналы вибратор арқылы телеарналарды қабылдауға негізделген. Антенна жұмыс кезінде өте жақсы жұмыс істеді.

Атап айтқанда, менің жағдайда, DVB — T пакеттері UHF 36 және 50 арналарында, 15 км қашықтықта орналасқан қайталағыштан. Сондай-ақ 57 және 59 арналарында, бұл антенна сынақтан өткен жерден 100 км қашықтықтағы мұнарадан. Сондықтан бейнеде жарияланған өлшемдер қайта құрылымдауды ескере отырып, 26-дан 59-ға дейінгі арналар үшін таңдалды.

Бірақ егер қажет арналар пакеттері басқа жиілік диапазонында болса, антеннаны 21-ден 49-ға дейін және 30-дан 69-ға дейін баптау мүмкіндігімен басқа өлшемдерде жасауға болады, ал өлшемдегі өзгерістер тек сақина вибраторының диаметріне қатысты болады. .

Қолданылатын материалдар:

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

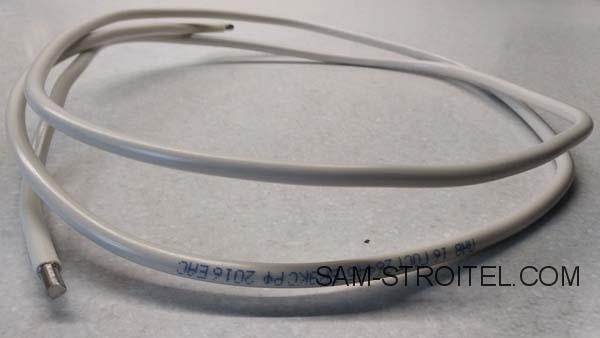

Алюминий сым Ø 3 ÷ 5 мм. Мен беттік белсенді зат 16 сымды (16 шаршы мм көлденең қимасы бар қатты алюминий сым) қолдандым.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Ø 2 ÷ 2,5 мм алюминий сымының бір бөлігі (100 ÷ 150 мм).

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Антенна күшейткіші.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Жұп M4 бұрандалары, M4 гайкалар және төрт сәйкес шайбалар.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Коаксиалды (антенналық) кабель.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Штепсель.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Күшейткіш қуат инжекторы.

Сандық приставкамен жинақталған антеннаны пайдаланған кезде қуат приставканың өзінде тиісті параметрмен қамтамасыз етіледі, содан кейін қуат инжекторы қажет болмайды.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Төменде антеннаны өндіру процесі көрсетілген.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

БАЗ 16 сымынан 300 ÷ 350 мм екі бөлікті кесіп тастадық.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Бір шетінен әрбір сымнан 10 мм оқшаулауды алып тастаңыз.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Ұштарын сәл тегістеңіз және Ø 4 мм тесіктерді бұрғылаңыз.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Қағазда таңдалған арнаның қабаттасу ауқымына байланысты диаметрі бар шеңбер салу керек.

21 ÷ 49 арна — Ø 145 мм.
36 ÷ 59 арна — Ø 130 мм.
30 ÷ 69 арна — Ø 120 мм.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Ортасына сызық сызыңыз.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Сызықтың екі жағында 13 мм қашықтықта екі параллель сызықты белгілеп, сызу керек.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Шеңбердің шетінен сызықтар бойынша біз 110 мм қашықтықта белгілер жасаймыз.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Оқшаулағышы бар және онсыз сымның диаметрін ескере отырып, бұрын қолданылған орталық сызықтан бастап, антеннаның эскизін сызыңыз.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Содан кейін, екі шайбаның және қолайлы өздігінен бұрап тұратын бұранданың көмегімен біз сым кесулерінің бірінің дайындалған шетін, бұрын сызылған сызықтардың шеңбермен қиылысында бекітеміз.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Біз сымды контур бойымен бүгеміз.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Иілу кезінде сымнан оқшаулауды алып тастаңыз.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Біз сымның екінші бөлігін де бүгеміз.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Ø 2 ÷ 2,5 мм алюминий сымының бөлігінен біз ортаңғы қашықтық 26 мм болатын секіргіш жасаймыз.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Біз бұрандалармен, күшейткішті антеннаға бекітеміз.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Содан кейін теледидар кабелін алып тастау керек, бір жағынан антенна күшейткішті, ал екінші жағынан штепсельді немесе дереу инжекторды (желі пайдаланылған жағдайда) қосу керек, тоқыма мен сым арасындағы қысқа тұйықталудың жоқтығын мұқият қадағалаңыз. коаксиалды кабельдің орталық өзегі.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Үйдегі теледидар антеннасы дайын! Антеннаны қабылдау тұрақты болатын ыңғайлы жерге орналастыру керек және тістеуікпен қысып, антеннаға секіргішті теледидар арналарының екі пакеті үшін де сигнал максималды болатын жерге бекіту керек.

DVB-T2 сандық теледидары үшін үйде жасалған реттелетін антенна

Бейне, автор, ол сонымен қатар сандық теледидарды қабылдауға арналған антеннаны қалай жасау керектігін көрсетеді.
