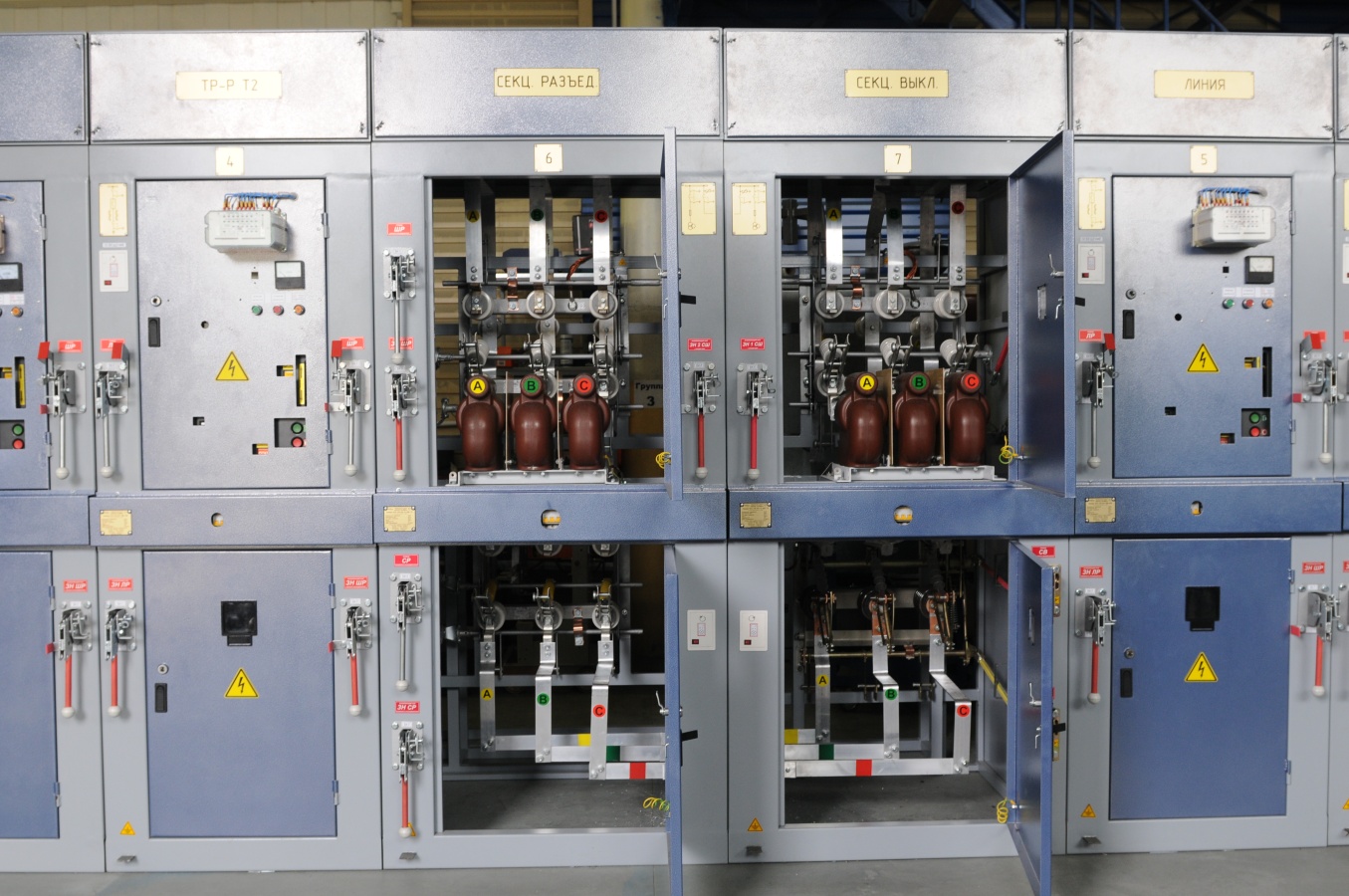

Тегін бір жақты қызмет көрсету камерасы (КСО) үш фазалы электр желісінің бөлігі болып табылатын жабдық болып табылады. Токты қабылдау және тарату үшін қолданылады. 50 Гц жиілікке және 6 немесе 10 кВт кернеуге арналған.
Қолдану
Енді үш фазалы желі арқылы электр қуатымен қамтамасыз етілген кез келген нысан ҚСО камерасымен жабдықталуы керек. Ол әрбір жаңа электр желісін тарту кезінде немесе бұрыннан бар коммуникацияны қайта құру кезінде орнатылады. Мұндай жүйе жеңіл өнеркәсіп кәсіпорындарында, метрополитеннің және трансформаторлық қосалқы станциялардың жұмысын қамтамасыз ететін тартқыш қосалқы станцияларда қолданылады.
Барлық KSO камералары бір стандарт бойынша жасалған. Осы түрдегі кез келген жабдық келесі элементтерден тұрады:
- негізгі тізбектер;
- қосалқы тізбектер;
- басқару органдары;
- сигнал беру;
- тұтынылатын энергия мөлшерін есепке алу мен өлшеуге арналған құрылғылар;
- қосқыштар.
Барлық бөлшектер қабырғасының қалыңдығы 1-5 мм болатын берік металл корпусқа салынған. Ол KSO камерасын кез келген жағымсыз әсерден (жауын-шашын, механикалық зақымданулар, вандалдар немесе ұсақ жануарлардың зақымдауы) қорғайды. Металл парақтар ұнтақ бояудың қорғаныш қабатымен жабылған. Ол зауытта жақсы жағдайда қолданылады, сондықтан ол әсіресе берік және берік.
КСО камерасының жұмысын басқару үшін оның бүйір бөлігінде шағын қарау терезесі орналасқан. Техникалық қызмет көрсету қызметкерлері жабдыққа ыңғайлы есік арқылы қол жеткізе алады. Ол кілтпен құлыпталған.
Дизайн
Қорғаныс корпусының ішіндегі кеңістік келесі элементтерді орналастыруға арналған 4 бөлікке бөлінген:
- енгізу және шығару;
- тегін шиналар;
- қуат қосқышы;
- қорғаныс жүйелері және автоматика.
Бос шиналар КСО камерасының жоғарғы бөлігінде тік немесе көлденең орналасады. Кіріс және шығыс орнында трансформаторлық жабдық, шектегіштер мен ажыратқыштар, айырғыштар (реле және шина) орналасқан. Әрбір купе өзінің жарықтандыру жүйесімен жабдықталған. Шамдарды өшіруге арналған құрылғы құрылғының бүйірінде орналасқан.
Ерекшеліктер
Камералар ғимараттың қабырғасына бекітіледі немесе артқы қабырғаларға тиіп, бір-біріне жақын орнатылады. Электр жабдықтарын орналастырудың бұл жолы техникалық бөлме немесе арнайы ғимарат ішіндегі орынды үнемдеуге көмектеседі.
Барлық КСО май немесе вакуумдық ажыратқыштармен, айырғыштармен, жерге қосу құрылғыларымен, сақтандырғыштармен, ажыратқыштармен жабдықталған. Мұндай жабдықты пайдалану ыңғайлы және мүлдем қауіпсіз. Тұрақты техникалық қызмет көрсету кезінде ол тұтынушыларды жоғары сапалы электр энергиясымен қамтамасыз ете отырып, ұзақ жылдар бойы қызмет етеді. https://eltexkom.com/suxie-transformatory/ сайтында сіз KSO камерасын пайдалану мүмкіндіктері туралы көбірек біле аласыз, осы электр жабдығының сорттарымен таныса аласыз және әртүрлі объектілерді қуаттандыруға қажетті басқа құрылғылардың техникалық сипаттамаларын зерттей аласыз. .
